Измерение износостойкости
В сканирующем нанотвердомере «TESTURION» реализован метод измерения износостойкости тонких пленок и покрытий.
Метод основан на движении индентора по заданной траектории в контакте с поверхностью при поддержании постоянной нормальной силы прижима и записи смещения индентора на каждом цикле. Вследствие износа материала индентор будет постепенно углубляться в поверхность. Через некоторое время материал покрытия разрушается и индентор начинает взаимодействовать с подложкой, что наблюдается в виде резкого изменения наклона диаграммы истирания.

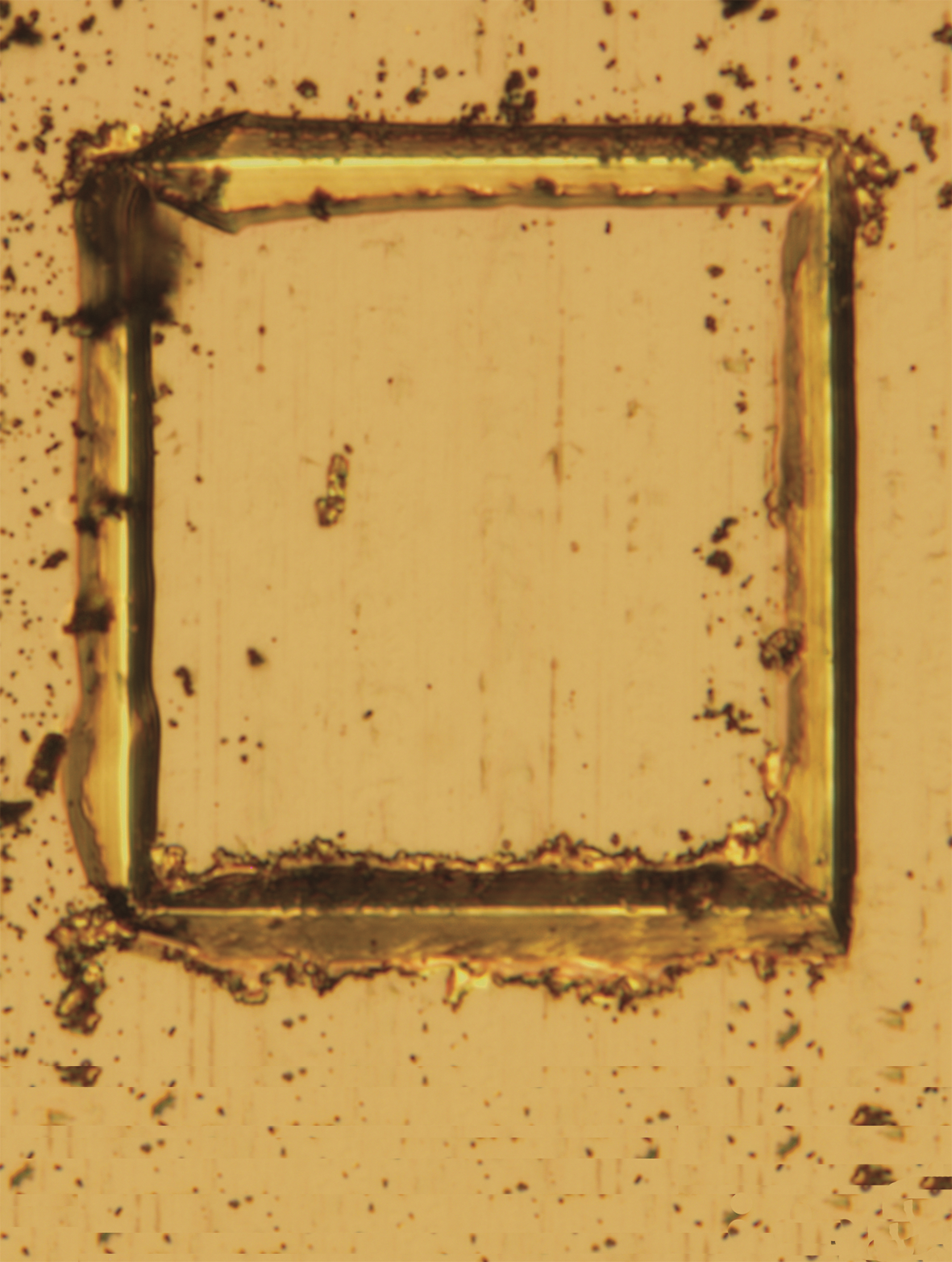

Для измерения могут использоваться стандартные трехгранные наконечники, применяемые для индентирования. В этом случае осуществляется движение индентора «по квадрату», что позволяет учесть асимметрию формы индентора в разных направлениях (Рис. 1). Возможно также использование сферических наконечников из различных материалов. В этом случае в процессе испытания реализуется возвратно-поступательное движение индентора (Рис. 2).
1.
2.
Испытания «по квадрату» пирамидальным алмазным индентором (1) и результат измерения износа с помощью сферического сапфирового индентора (2). На графиках ось абсциссы T – время испытания в секундах, ось ординат Z –среднее углубление индентора в поверхность материала.
